断路器（DS:Disconnecting Switches）は、充電された電路を開閉するために用いられますが、負荷電流は開閉できません。

　通常、しゃ断器の電源側に設置して、電路を確実にしゃ断します。したがって、停電作業時の感電防止上、大切な機器といえます。

　断路器には、単極単投形と3極連動形があります。3極連動形は、インタロック装置を取り付けることによって、誤操作を防止することができます。

　負荷電流が定格電流の90%以上となる場合は、一段上の定格のものを選ぶようにしてください。

 単極単投形



　

　過電流継電器は、電線や電気機器への過負荷や短絡を防ぐ目的で便われる汎用性の高い継電器です。回路図などではOCR（Over Current Relay)と表記されます。過電流継電器は大きく分けて、誘導形と静止形の2種類あります。

　従来の過電流継電器は、誘導円板や軸受け、コイルなどが内蔵された「誘導形」が使用されていました。誘導形継電器は振動に弱く、衝撃や地震によって動作してしまう欠点がありました。

　近年、新たに設置する場合、大半が静止形の電子式過電流継電器となっています。静止形継電器は、円板などの可動部が一切無く、トランジスタが動作要素に使用されていて、振動の影響、可動部の劣化の心配もありません。誘導形よりも動作範囲の誤差を小さく抑えられますので、設備の信頼性向上が図られるなど利点があります。

　零相変流器は、三相交流を一相ごとに電流を検出する変流器と違い、三相を束ねて一括で電流を検出します。

　三相の回路が健全な場合、三相一括で電流を検出すると各相の電流が打ち消しあい、零相変流器は電流を検出することはありませんが、地絡事故（漏電）が発生すると、各相に流れる電流のバランスが崩れ、零相変流器は電流を検出します。電流が検出されると零相変流器の二次側に設置された地絡継電器が動作し高圧交流負荷開閉器（LBS）などを切ることができ、地絡事故による波及事故を防ぐことができます。

　これらの機器は、高圧受電設備に設置されますが、さらに高圧で構内の変電設備に引き出されている場合は、引き出し口にも同様の機器が必要となります。

　地絡継電器（GR）は、高圧回路に設置された零相変流器（ZCT）が地絡（漏電）電流を検出した際に遮断器などを動作させるための信号を発生します。この信号により高圧交流負荷開閉器（LBS）などを切ることができ、地絡（漏電）が発生した回路を健全な回路から切り離すことができます。

　電力会社の変電所に設置されている地絡継電器は、配電線で地絡事故（漏電）が発生した場合に変電所の遮断器を動作させ、配電線を切リ離す仕組みになっています。そのため、広範囲な停電をもたらします。

　配電線には多くのお客さまの受電設備が接続されているため、お客さまの受電設備で地絡事故（漏電）が発生しても、電力会社の同じ配電線から電気を受電しているすべてのお客さまが停電することになります。

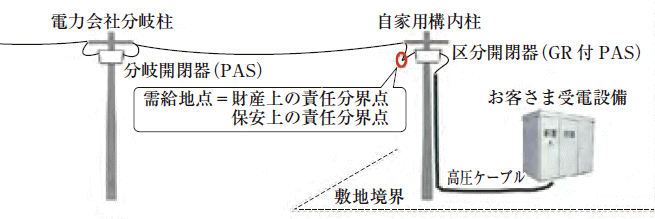

　地絡事故（漏電）が発生した際に他に影響が及ばないようにするため、お客さまの受電設備にも地絡継電器を設置する必要があります。

　お客さまの受電設備に地絡継電器を設置する場合、電力会社が設置する地絡継電器よリ早く動作するように設定することがポイントとなります。

　変成器は、6,600Vの高い電圧を110Vに変換する変圧器の一種です。英語で、"Voltage
Transformer"と表記されるので頭文字をとって"VT"と呼ばれます。

　電圧計を接続すると高圧回路の電圧を間接的に計測することができます。また、保護継電器
と組み合わせることによって、高圧回路の異常な電圧を検出ししゃ断器を動作させることがで
きるため、電気設備の保護や事故の拡大を防止する上で重要な役割を担っています。

　このほか高圧受電設備内の機器の電源などにも使用されます。変成器の必要な容量は、
110V側に接続される機器によって変わりますので、設備更新の際には電気主任技術者に確認
していただくことをお勧めします。
